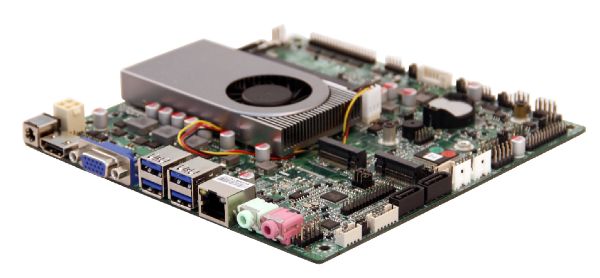

Mini ITX主板
● Intel® Core第7代 Kabylake-U i3/i5/i7處理器
● 雙通道2*SO-DIMM DDR4 2133/2400MHz Max32G
● 支持LVDS+VGA+HDMI 異步/同步/三顯
● 板載單網Realtek RTL8111H 千兆網卡
● 支持4*USB3.0 5*USB2.0
● 6*COM232（1路COM支持RS232/RS422/485跳帽選擇）
● 板載NVME M.2 Key-M插槽，支持高速PCiex4/SATA固態硬盤自適應
| 尺寸 | 170 x 170 mm Mini ITX主板 |
| 處理器 | Intel® Core第7代 Kabylake-U i3/i5/i7處理器 |
| 芯片組 | SOC |
| 顯示芯片 | Intel® HD Graphics核顯 |
| 顯示輸出 | VGA 、HDMI、LVDS |
| 多顯支持 | VGA+HDMI/HDMI+LVDS/VGA+LVDS VGA+HDMI+LVDS |
| USB | 4*USB3.0+5*USB2.0 |
| 內存 | 2*SO-DIMM DDR4 32GB |
| WIFI | 1*M.2 E Key (for WIFI) |
| 網卡 | 板載 單網Realtek RTL8111H 千兆網卡 （可根據選擇雙網口版本） |
| 存儲 | 2*SATA3.0 1*M.2 M Key (NVME協議&SATA協議自適應) |
| 擴展插槽 | 1* MiniPCIE插槽，支持WIFI模塊 |
| I/O芯片 | ITE8786E-I |
| BIOS | AMI BIOS |
| 供電 | DC/4PIN ATX 12V 供電 |
| 散熱系統 | 自帶CPU散熱器和風扇 |
| 工作環境 | 工作：0~60℃; 存儲：-20℃~75℃ 0% ~ 95% 相對濕度，無冷凝 |

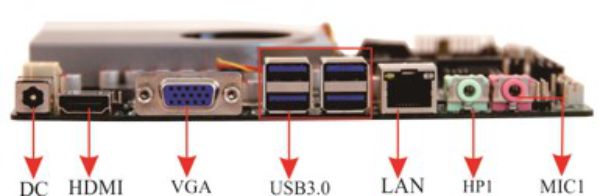

| 后置I/O接口 | 1*LAN 接口 4*USB3.0接口 1*VGA接口 1*HDMI接口 1*MIC-IN接口 1*LINE-OUT接口 1*DC接口 |
| 內部I/O接口 | 1*SPEAKER插針 |
| 1*LVDS插針 |
| 1*INVERT插針 |
| 2*SATA插針 |
| 2*SATA_PWR插針 |
| 1*BKCL插針 |
| 1*GPIO插針 |
| 3*F_USB2.0插針（可擴展5*USB2.0） |
| 1*PRINT插針 |
| 1*F_PANEL插針 |
| 2*COM插針 |
| 1*COM_CONN插針（4*COM） |
| 1*JPS2插針 |
| 1*CIR插針 |
| 1*HDMI插針 1*ATX插針 1*VGA插針 |
| 1*ATX插針 |
| 1*VGA插針 |
| 1*F-AUDIO插針 |
| 工作溫度 | 工作：0~60℃ |
| 存儲溫度 | -20℃~75℃ |
| 工作濕度 | 0% ~ 95% 相對濕度，無冷凝 |
.
